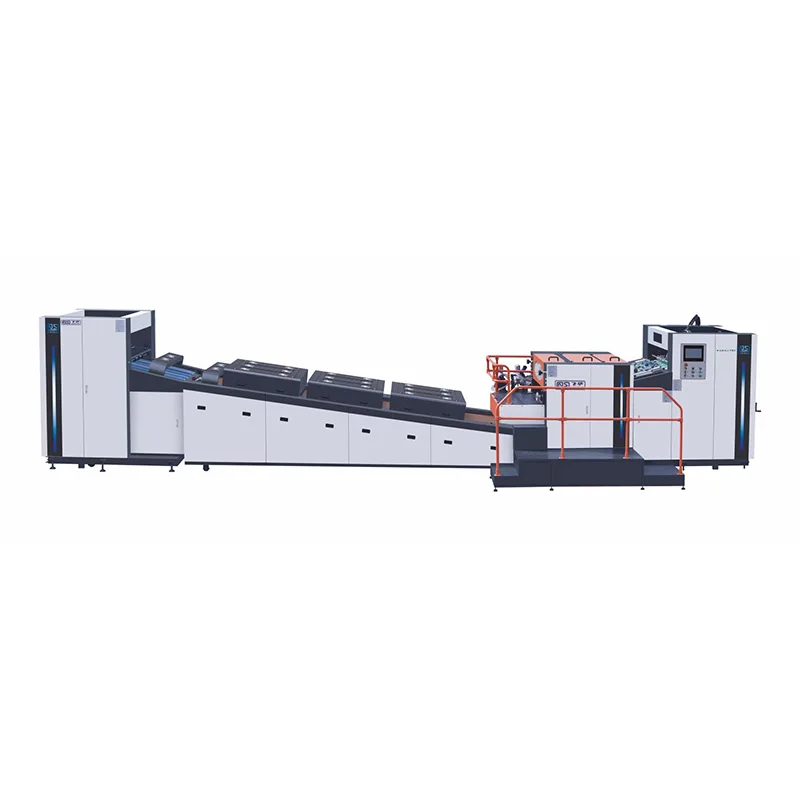

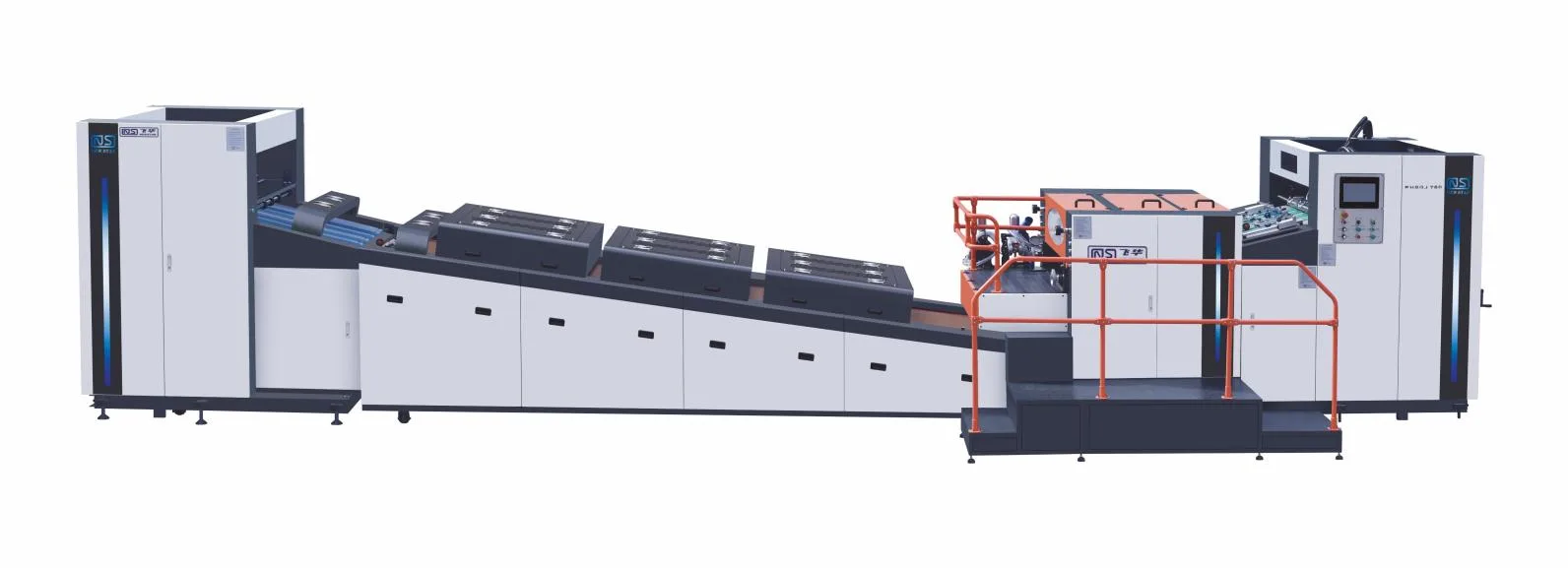

FHSGJ-760 толық автоматты жоғары жылдамдықты толық нүктелі лакпен бояу машинасы

Қолдану аясы

TNEW STAR FHSGJ-760 Толық Автоматты жоғары жылдамдықты толық/дақ лак машинасы басып шығару қасиеттерін жақсарта алады: су өткізбейтін, шаң өткізбейтін, бетті әдемілеу және т.б.. Ол плакаттарға, кітаптарға, брошюралар, түрлі-түсті қораптарға, түрлі-түсті қораптарға және т.б. үшін жарамды. Лакпен бояу процесі!

Техникалық параметрлер

Егжей-тегжейлі конфигурация

(1) Стандартты машина құрылымы

1. Автоматты бергіш

2. Қаптау құрылғысы (УК май/Су негізіндегі жылтыр май)

3. Кептіру конвейерлік жүйесі (УК кептіргіш/ИК кептіргіш)

4. Автоматты жинақтауыш

5. Автоматты басқару жүйесі

(2) Машинаның конфигурациясы және техникалық сипаттамасы

1. Автоматты қағаз беру құрылғысы

- Қағазды жылдам және тегіс беру үшін жоғары сенімділік қабылданған.

- Сезімтал электромеханикалық қос кернеу детекторымен және бөгде дене қалқасымен жабдықталған, құрылғы қалыпты жағдайдан шыққан жағдайда дереу тоқтайды.

- Дәл және сенімді алдыңғы және бүйірлік өлшеуіш.

2. Қаптау хосты

- Қаптау жылдамдығы 6000-9000 парақ/сағ.

- Үлкен диаметрлі таңбалы барабанды, динамикалық теңгерімдегі барабанды, майлы қабықшаны тегіс жабу. Қос білікті майды тасымалдау, қырғыш, майды қарапайым және сенімді басқару.

- Қаптау барабаны қарапайым және ұзаққа созылатын бұрандалы бекітілген қысқыш құрылғыны қабылдайды.

- Роликті алға және артқа май тасымалдау құрылымы, оңай түрлендіру, икемді қалыңдықты реттеу.

FHSGJ-760 1050 қосымша керамикалық анилокс роликтерімен және дәрігер пышақтарымен бірге қол жетімді.

3. Ультракүлгін кептіргіш жабдығы (УК кептіргіш + ИК кептіргіш) Қосымша ультракүлгін жарықдиодты шамдары бар негізгі жаңарту

- Ультракүлгін кептіру қондырғысы ультракүлгін лактарды тез қатайтатын үш ультракүлгін сынап шамдарын қабылдайды.

- Жартылай/толық түрлендірумен жабдықталған.

- Кірістірілген автоматты температураны реттеу және электронды қалыпсыз секіру.

- Су негізіндегі ИК кептіру жабдығы, су негізіндегі лак кептіруге болады.

-Жарықдиодты шамдар қағаз сапасын қамтамасыз ету және лактың тезірек салқындауына мүмкіндік беру үшін төмен температурада өңдеу процесін пайдаланады, бұл сізге жоғары сапалы тәжірибе береді!

4. Автоматты қағаз жинағыш

- Қағаз жинағыш автоматты қағаз жүктеу платформасымен жабдықталған.

- Фотоэлектрлік пневматикалық екі жақты қағаз тегістеуіш және берік қағаз тегіс және баяу;Қалың қағаз инерциясының шығуын болдырмайтын аралық құрылғы; Қағазды тегіс және ұқыпты қабылдауды қамтамасыз ету үшін орташа диапазон.

- Салқындату желдеткішімен және қосымша салқындатқыш кондиционермен жабдықталған.

- Персоналға қалыптан тыс күй туралы жылдам хабарлау үшін қалыпты емес күй индикаторының шамы және қауіпсіздікті анықтау жүйесі.

5. Автоматты басқару

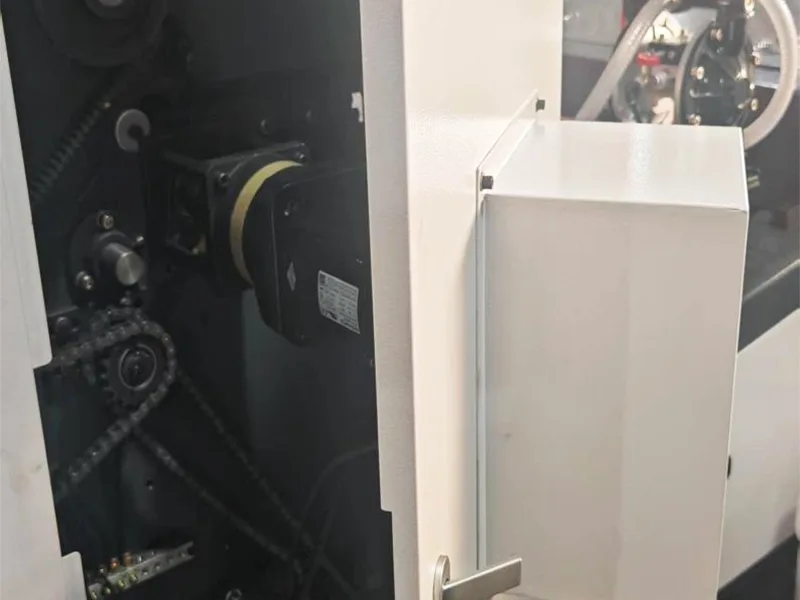

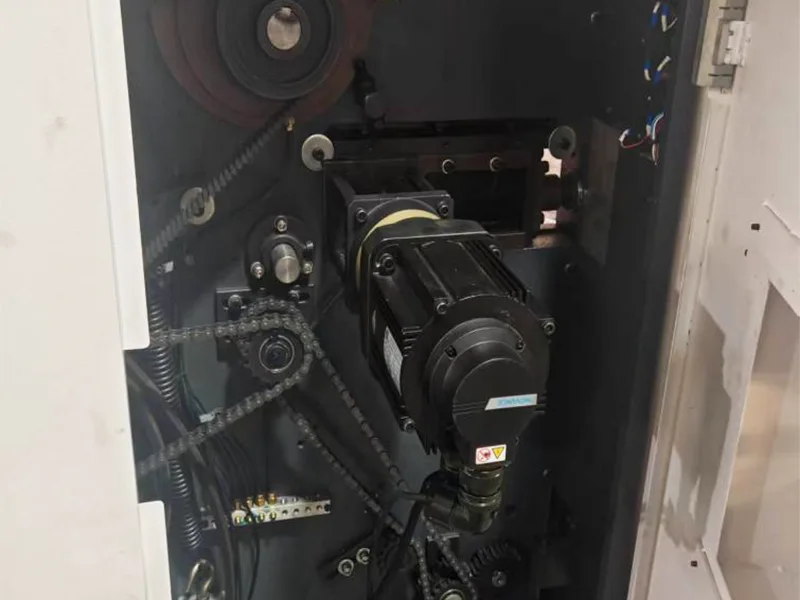

- Қозғалтқыш жиілікті түрлендіру жылдамдығын реттеуді пайдаланады, қауіпсіз және сенімді.

- Бүкіл машина PLC бағдарламаланатын басқаруды, қарапайым жұмысты, оңай техникалық қызмет көрсетуді пайдаланады.

- Кабельдің барлық бөліктері жылдам қосқыш арқылы қосылған, орнату оңай.

【1】 Автоматты фидер (білік жетек қозғалтқышы жоқ)

【2】Қаптау жүйесі (УК май/Су негізіндегі жылтыр май)

【3】ИҚ кептіру конвейері (УК кептіргіш + ИК кептіргіш)

(1) FHSGJ-760 толық автоматты жоғары жылдамдықты толық/спот лак машинасының конфигурация тізімі

(2)

(3) FHSGJ-760 толық автоматты жоғары жылдамдықты толық/спот лак машинасының қосалқы бөлшектері

Параметрлер алдын ала ескертусіз өзгертілуі мүмкін және нақты өнім басым болады.

Толық автоматты жоғары жылдамдықты Толық / нүктелі лак машинасы

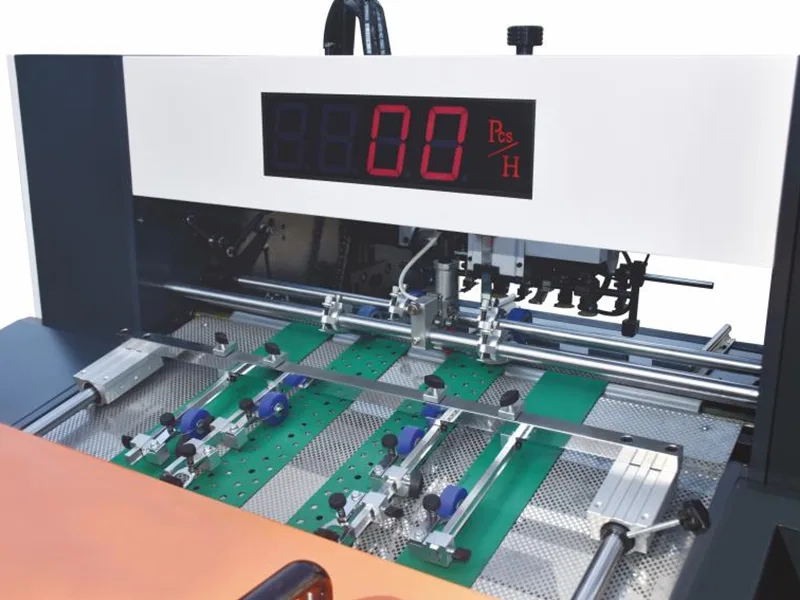

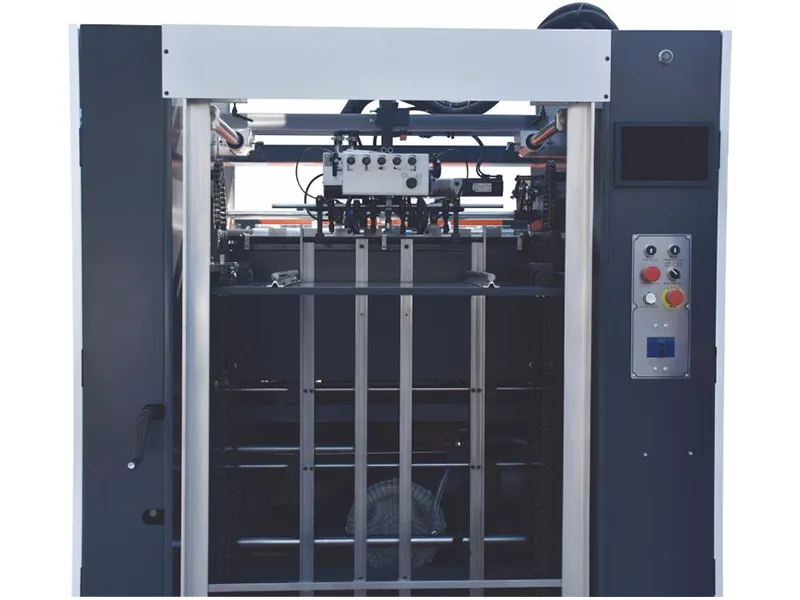

(1) Автоматты беру

1. Жылдам және тұрақты жұмысты қамтамасыз ету үшін жоғары жылдамдықты офсеттік пресс беру құрылғысын (9000 парақ/сағ) қабылдаңыз.

2.Қағаз фотоэлектрлік басқару, автоматты көтеру

3.Қос қорғаныс фидер көтеру қауіпсіздігі

4.Қағаз жинақтауышының соңғы дизайнын пайдаланып, науаны толығымен ішке, ал басып шығарғаннан кейін қағазды қолмен сұрыптаусыз тікелей итеруге болады. Алдын ала жинақтағышты да пайдалануға болады. екі жақты таңдау. Қағаз уақытын айтарлықтай үнемдейді және операторлардың еңбек сыйымдылығын азайтады.

5.Қос парақты детектор

6. Майсыз вакуумдық сорғы

7.Қағаздың орны дұрыс емес болғанда, басып шығару тақтасын бөлшектемей-ақ, алдыңғы және бүйірлік бағыттағыштарды пайдаланып, машинаға қағаздың лактау орнын реттеуге мүмкіндік беретін мүмкіндік қосылды.

8. Бергішке жаңа бақылау экраны қосылды, бұл пайдаланушыларға қағаз жинау станциясында қозғалмай-ақ қағаз жинау күйін көруге мүмкіндік береді.

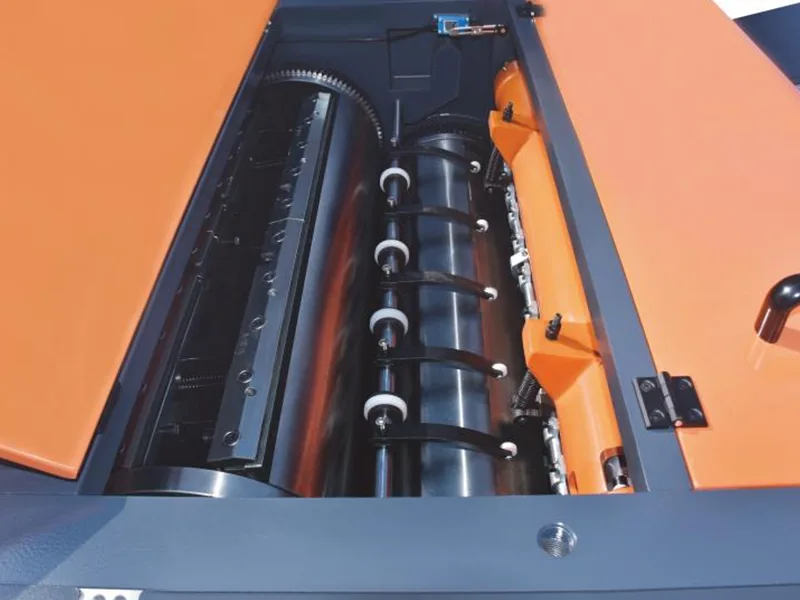

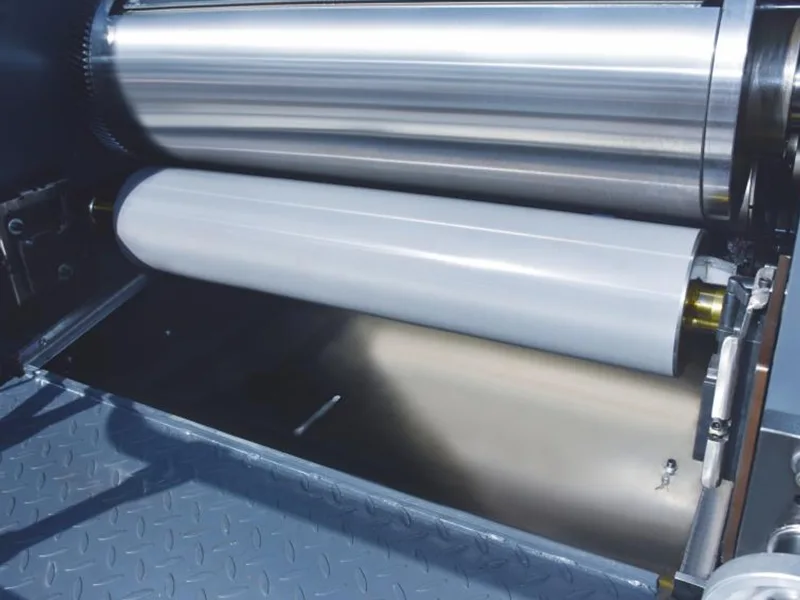

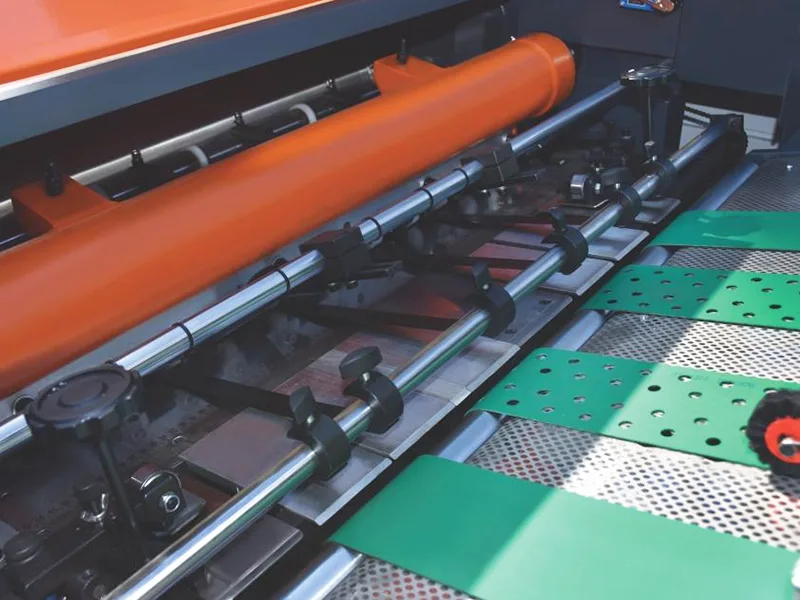

(2) Қаптау бөлімі

2 Қаптау хосты

1. Көрпе жабыны: жұқа және тегіс.

2. Тісті қағаз беру: қағаз орамы жоқ, тегіс жоғары жылдамдықты қағаз беру.

3. Импортталған материалды өлшейтін роликтер, алға және кері айналу кезінде реттелетін май қалыңдығы.

4. Негізгі блоктың қабырға панелі: интегралды HT200 құймасы, қалыңдығы 80 мм.

5. Күшейтілген HT200 құю негізі, тұрақты жоғары жылдамдықтағы жұмыс, берік мойынтіректер.

6. Біркелкі май жағу үшін динамикалық теңдестірілген үлкен диаметрлі ілмек ролик.

7. Тіркеу дәлдігін қамтамасыз ету үшін жетіспейтін парақ және сәйкессіздікті анықтау.

8. Жылдам қысқыш табақша.

9. Жеңіл тазалау үшін қос май сорғысының дизайны.

10. Май табағы мен дәрігер жүзі тефлонмен қапталған, жабыспайды.

- Қаптау жылдамдығы 6000-9000 парақ/сағ.

- Үлкен диаметрлі таңбалы барабанды, динамикалық теңгерімдегі барабанды, майлы қабықшаны тегіс жабу. Қос білікті майды тасымалдау, қырғыш, майды қарапайым және сенімді басқару.

- Қаптау барабаны қарапайым және ұзаққа созылатын бұрандалы бекітілген қысқыш құрылғыны қабылдайды.

- Роликті алға және артқа май тасымалдау құрылымы, оңай түрлендіру, икемді қалыңдықты реттеу.

- Қосымша керамикалық анилокс ролик және қуысты қырғыш немесе қарапайым қырғыш.

Жаңа мүмкіндіктер: Тұтынушыларға басып шығару тақтасын ауыстыруды жеңілдету үшін біз бұл мүмкіндікті бір қадамдық сәйкестендіруге қол жеткізу үшін жаңарттық.

FHSGJ-760 1050 қосымша керамикалық анилокс роликтерімен және дәрігер пышақтарымен бірге қол жетімді.

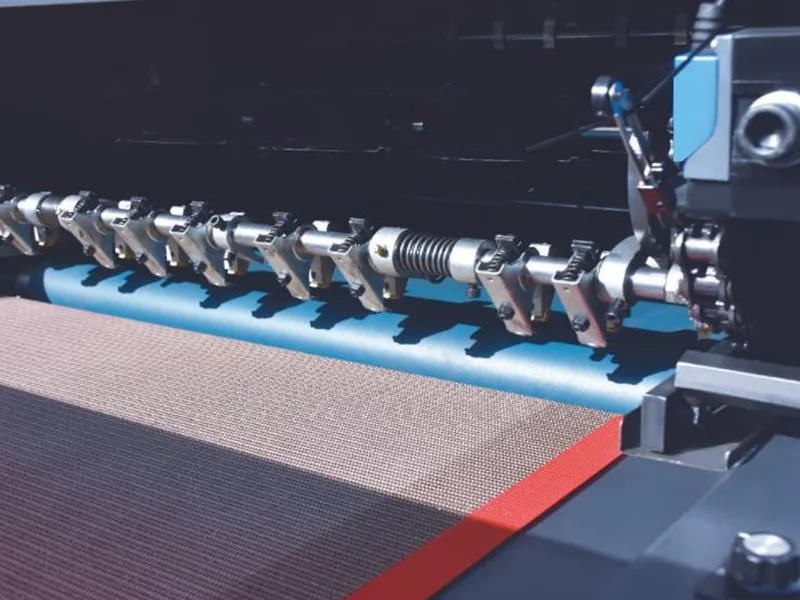

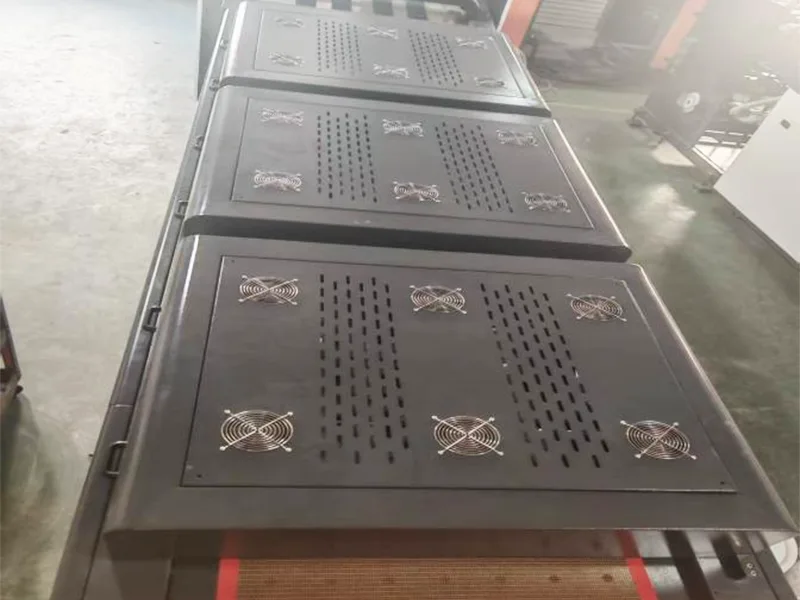

(3) ИҚ кептіру және ультракүлгін сәулелену жүйесі

3. Ультракүлгін кептіргіш жабдығы (УК кептіргіш + ИК кептіргіш) Қосымша ультракүлгін жарықдиодты шамдары бар негізгі жаңарту

- Ультракүлгін кептіру қондырғысы ультракүлгін лактарды тез қатайтатын үш ультракүлгін сынап шамдарын қабылдайды.

- Жартылай/толық түрлендірумен жабдықталған.

- Кірістірілген автоматты температураны реттеу және электронды қалыпсыз секіру.

- Су негізіндегі ИК кептіру жабдығы, су негізіндегі лак кептіруге болады.

- Пеш температура сенсорымен жабдықталған, қағаздың жүзіп кетуін және шамның жануын болдырмау үшін абажур астына қауіпсіздік сымы орнатылған.

- Пештің автоматты көтеру функциясы бар, отқа төзімді және шамды оңай ауыстыруға мүмкіндік береді.

- Автоматты ауытқуды түзету жүйесі бар тефлонды конвейер лентасы.

- Толық технологиялық сору қағазын беру және сору желдету.

- Желдеткіш салқындату және қағазды өткізіп жіберу құрылғысы.

- Жарықдиодты шамдар қағаз сапасын қамтамасыз ету және лактың тезірек салқындауына мүмкіндік беру үшін төмен температурада өңдеу процесін пайдаланады, бұл сізге жоғары сапалы тәжірибе береді!

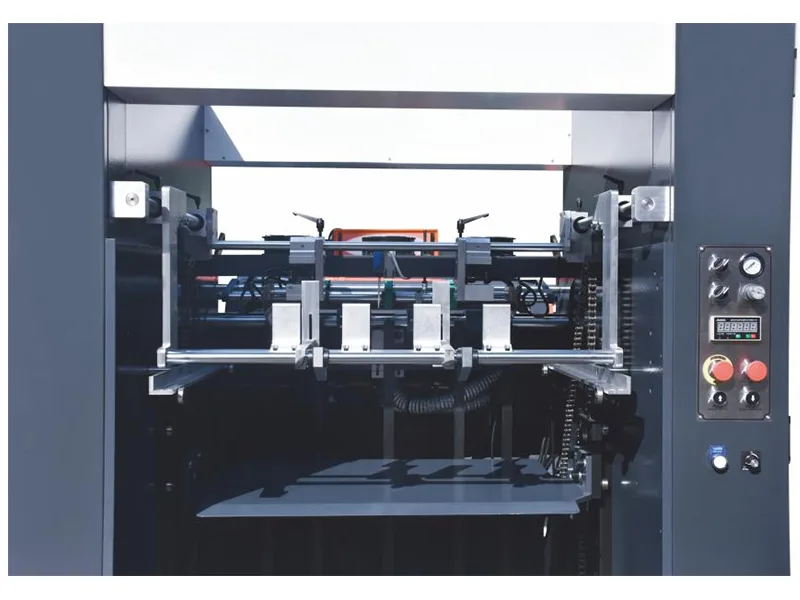

(4) Автоматты жеткізу жүйесі

5. Автоматты басқару

- Қозғалтқыш жиілікті түрлендіру жылдамдығын реттеуді пайдаланады, қауіпсіз және сенімді.

- Бүкіл машина PLC бағдарламаланатын басқаруды, қарапайым жұмысты, оңай техникалық қызмет көрсетуді пайдаланады.

- Кабельдің барлық бөліктері жылдам қосқыш арқылы қосылған, орнату оңай.

1.Қағаз фотоэлектрлік басқару, автоматты көтеру

2.Қос қорғаныс фидер көтеру қауіпсіздігі

3.Пневматикалық қағаз қақпақ функциясымен жабдықталған, ұқыптылықты қамтамасыз ету үшін қағаздың соғу саны мен уақытын орнатуға болады.

4.Қағазды автоматты түрде төмендету функциясы

5. Зияткерлік тежеуге қол жеткізу үшін қағаз кептелісін анықтау жүйесіне сәйкес келеді.
