Ыстық штамптау көбінесе пакетке негізгі түсті басып шығарудан көбірек қажет болғанда таңдалады. Ол жапсырмаларды, қораптарды, карталарды, кітаптарды, косметика орамдарын, шарап орауыштарын және сыйлық орауыштарын бірден көзге түсетін жарқын металл немесе сәндік әрлеу береді. Дегенмен, көптеген сатып алушылар ыстық штамптау фольгасына тапсырыс бермес бұрын әлі де тартынбайды, өйткені олар адгезия, температура параметрлері, түс консистенциясы, өндіріс қалдықтары, машина үйлесімділігі және ұзақ мерзімді шығындарды бақылау туралы сенімді емес.

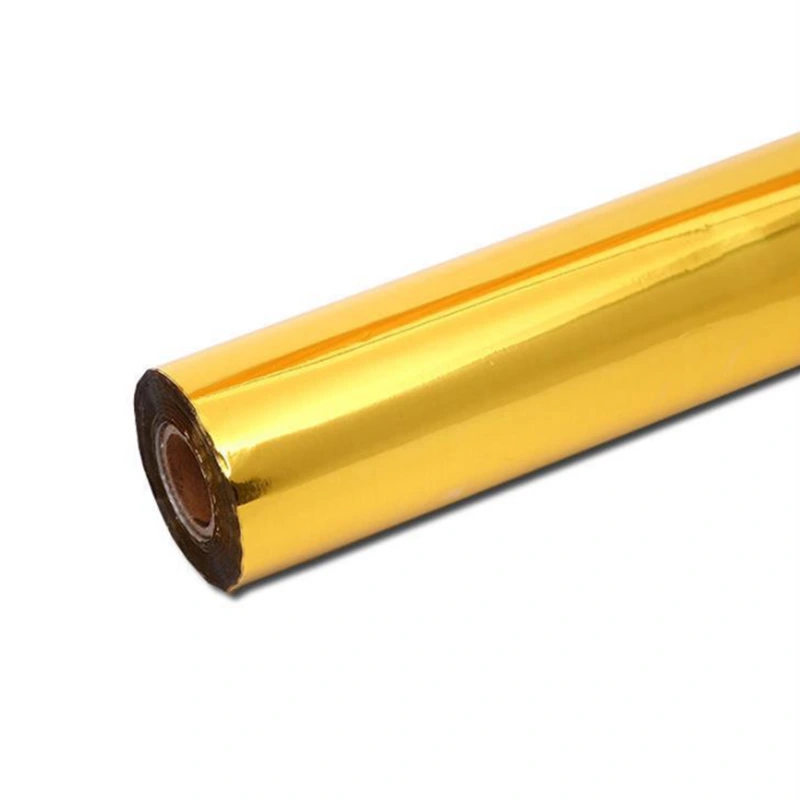

Бұл мақалада қалайЫстық штамптау фольгасыжұмыс істейді, ол қандай мәселелерді шеше алады, әртүрлі материалдар үшін дұрыс фольганы қалай таңдауға болады және сатып алушылар өндіріс кезінде сынақ пен қателікті қалай азайта алады. Ол сонымен қатар жеткізушілер мен орау шешімдерін салыстыратын компаниялар үшін практикалық таңдау нүктелерін ұсынады.Wenzhou Feihua Printing Machinery Co., Ltd.фольга материалдарын ыстық штамптау жабдығымен және орау өндірісінің қажеттіліктерімен байланыстырғысы келетін сатып алушылар үшін басып шығару және өңдеу саласындағы тиісті жеткізуші ретінде аталған.
Мазмұны
Мақаланың мазмұны
Қаптаманы сатып алушылар ыстық штамптау фольгасын жылтыр көрінгендіктен таңдамайды. Олар оны таңдайды, өйткені ол тұтынушы оған қол тигізбестен бұрын өнімнің құндырақ көрінуіне көмектеседі. Толып жатқан бөлшек сауда сөрелерінде және онлайн өнім кескіндерінде металл бөлшектер логотипті, өрнекті, жиекті, бренд атауын немесе сәндік белгіні тез ерекшелендіреді. Бұл көрнекі айырмашылық косметика, шарап қораптары, азық-түлік сыйлық қораптары, құттықтау хаттары, сәнді белгілер, кітап мұқабалары, қағаз пакеттер және жарнамалық қаптамалар үшін маңызды.
Қарапайым басып шығарылған бума негізгі ақпаратты хабарлауы мүмкін, бірақ ыстық мөр басылған пакет сапаны, рәсімді және егжей-тегжейге назар аударуды жеткізе алады. Алтын фольга классикалық және премиум сезінуі мүмкін. Күміс фольга таза және заманауи сезінуі мүмкін. Голографиялық фольга қозғалыс пен энергияны жасай алады. Түсті фольга дәстүрлі металдық реңктерге қарағанда бренд реңкіне жақынырақ сәйкес келеді. Көптеген брендтер үшін бұл әрлеу кішігірім безендіру емес, өнімнің бірегейлігінің бір бөлігіне айналады.
Сатып алудың нақты мәселесі ыстық штамптау фольгасының тартымдылығы емес. Нақты мәселе - фольга өндірісте тұрақты түрде жұмыс істей ала ма? Жаппай өндіріс жетіспейтін дақтар, бұлыңғыр жиектер, нашар адгезия, түс айырмашылығы, сызаттар немесе тұрақсыз босату әкелсе, әдемі үлгі аз. Сондықтан сатып алушылар жаппай тапсырыс бермес бұрын материалды, қолдану бетін және өндіріс процесін түсінуі керек.
Сатып алушылар, әдетте, ыстық штамптау фольгасына нақты мақсатпен жақындайды: олар жаңа өндіріс проблемаларын тудырмай, жоғары сапалы аяқтауды қалайды. Дегенмен, ауырсыну нүктелері көбінесе фольга субстратпен нашар сәйкес келген кезде немесе штамптау жағдайлары бақыланбаған кезде пайда болады. Сенімді фольга шешімі белгісіздік тудырудың орнына осы мәселелерді шешуге көмектесуі керек.
| Сатып алушының ауырсыну нүктесі | Неліктен бұл болады | Дұрыс ыстық штамптау фольгасы қалай көмектеседі |
|---|---|---|
| Штамптаудан кейін нашар адгезия | Фольга жабысқақ қабаты беткі жабынға, сияға, лакқа немесе пленкаға сәйкес келмеуі мүмкін. | Сәйкес фольга сорты байланыстыруды жақсартады және өңдеу, бүктеу немесе орау кезінде қабыршақтануды азайтады. |
| Анық емес жиектер немесе сынған бөлшектер | Температура, қысым, қалып сапасы немесе фольганы босату жұқа сызықтар мен шағын мәтінге сәйкес келмеуі мүмкін. | Дұрыс таңдалған фольга таза түрде тасымалданады және айқынырақ логотиптерді, жиектерді және типографияны қолдайды. |
| Топтамалар арасындағы түс айырмашылығы | Тұрақсыз шикізат бақылауы немесе сәйкес келмейтін өндіріс стандарттары сыртқы түріне әсер етуі мүмкін. | Тұрақты жеткізуші қайталанатын тапсырыстарды жақсырақ көрнекі үйлесімділікпен қолдай алады. |
| Жоғары өндіріс қалдықтары | Фольга мен машина параметрлері сәйкес келмегенде, операторларға қайталама сынақ қажет болуы мүмкін. | Анық техникалық нұсқаулық сынақ сынақтарын, бос парақтарды және өндіріс кешігулерін азайтуға көмектеседі. |
| Қолдану ауқымы шектеулі | Бір фольга түрі қағаз, пластик, қапталған тақта немесе арнайы материалдарда жақсы жұмыс істемеуі мүмкін. | Әртүрлі фольга опциялары сатып алушыларға әрбір орауыш материалға дұрыс өнімді сәйкестендіруге мүмкіндік береді. |
Басқаша айтқанда, ыстық штамптау фольгасы сәндік материал ғана емес. Бұл өндірістік шешім. Қате таңдау жеткізуді баяулатады, шағымдарды көбейтеді және ақшаны ысырап етеді. Дұрыс таңдау әрлеу процесін болжамды етіп сақтай отырып, орау құнын жақсартады.
Көптеген сатып алушылар алтын, күміс, лазер, қара, қызыл немесе жасыл фольга сұраудан бастайды. Түс маңызды, бірақ ол жалғыз талап болмауы керек. Жақсы сатып алу процесі қолданба мәліметтерінен басталады. Жабдықтаушы қандай материалға мөр басылатынын, қандай машина қолданылатынын, қандай көрнекі әсер күтілетінін және қандай өндіріс көлемі жоспарланғанын білуі керек.
Тапсырысты растамас бұрын сатып алушылар мына тармақтарды тексеруі керек:
Бұл мәліметтер еленбегенде, сатып алушы түсі дұрыс көрінетін, бірақ қолдану кезінде сәтсіз болатын фольганы алуы мүмкін. Кәсіби жеткізуші тек фольга орамдарын сатпауы керек. Жеткізуші сатып алушыға нақты өндірістік ортаға негізделген дұрыс бағаны қысқартуға көмектесуі керек.
Ыстық штамптау фольгасы жылу, қысым және жанасу уақытының бірлескен әсері арқылы тасымалданады. Дегенмен, фольга астындағы бет тасымалдаудың қаншалықты жақсы байланысатынын анықтайды. Қапталған қағаз қорапшасы пластик жапсырмадан басқа фольга әрекетін қажет етуі мүмкін. Кедір-бұдыр қағаз беті тегіс ламинатталған бетке қарағанда күшті жабуды қажет етуі мүмкін. Ультракүлгін сәулемен қапталған картон жақсырақ жабысқақ үйлесімділікті қажет етуі мүмкін.
| Қолдану беті | Жалпы пайдалану | Таңдау бойынша кеңес |
|---|---|---|
| Қапталған қағаз | Косметикалық қораптар, шарап қораптары, кітап мұқабалары, құттықтаулар | Логотиптер мен сәндік сызықтар үшін таза босату және тұрақты жылтырлығы бар фольганы таңдаңыз. |
| Күңгірт картон | Сыйлық қораптары, премиум картон қораптары, бөлшек қаптамалар | Адгезияны мұқият тексеріңіз, өйткені күңгірт жабындар басқаша жұтып немесе тасымалдауға қарсы тұра алады. |
| Пластикалық пленка | Жапсырмалар, иілгіш қаптамалар, сәндік пленкалар | Өндіріс алдында пленка беттеріне арналған фольганы пайдаланыңыз және температураға төзімділікті растаңыз. |
| Ламинатталған беті | Сәнді қаптамалар, қағаз пакеттер, қатты қораптар | Ламинация қабатының жабыстыруға, әсіресе жылтыр немесе сызатқа қарсы қабықшаларға әсер ететінін тексеріңіз. |
| Текстуралы материал | Арнайы қағаз, былғары тәрізді мұқабалар, шығармашылық қаптамалар | Жақсырақ жабыны бар фольганы таңдаңыз және ойық жерлерге жету үшін қысымды реттеңіз. |
Сондықтан тестілеу уақытты босқа өткізу емес. Бұл жаппай өндіріске дейін тәртіпті қорғау тәсілі. Кішкентай сынақ фольганың біркелкі тасымалданатынын, жиектерінің өткір болып қала беретінін және дайын қаптаманың жиналу, орау, жөнелту және қалыпты өңдеу кезінде аман қалуын анықтауға болады.
Өндіріс параметрлері қате болса, тіпті жоғары сапалы Ыстық штамптау фольгасы нашар жұмыс істей алады. Сатып алушылар көбіне алдымен фольганы кінәлайды, бірақ түпкілікті нәтиже фольга түрі, қалып күйі, субстрат, машина қысымы, температура және штамптау уақыты арасындағы тепе-теңдікке байланысты.
Ең маңызды өндірістік факторларға мыналар жатады:
Жақсы өндірістік топтар сынақтан кейін сәтті параметрлерді жазады. Бұл операторларға жаппай өндіріс кезінде бірдей әсерді қайталауға көмектеседі. Бірнеше қаптама зауыттарымен жұмыс істейтін сатып алушылар үшін құжатталған параметрлер байланыс қателерін азайтып, реттеу уақытын қысқартады.
Ыстық штамптаудағы жасырын шығындардың бірі қалдықтар болып табылады. Бірліктің төмен бағасы алдымен тартымды көрінуі мүмкін, бірақ фольга тым көп қабылданбаған парақтарды жасаса, соңғы құны әлдеқайда жоғары болады. Сатып алушылар тек фольга бағасын ғана емес, сонымен қатар машина уақытын, жұмыс күшін, ақаулы қаптаманы, жеткізуді кешіктіруді және тұтынушылардың шағымдарын есептеуі керек.
Қалдықтарды азайтудың практикалық жолдары мыналарды қамтиды:
Wenzhou Feihua Printing Machinery Co., Ltd. басып шығару машиналарымен және әрлеуге қатысты өнімдермен байланысты, бұл компанияны фольга, машина өнімділігі және орауыш өнімі арасындағы қарым-қатынасты ойлайтын сатып алушылар үшін өзекті етеді. Көптеген сатып алу топтары үшін бұл комбинация маңызды, өйткені фольга жалғыз жұмыс істемейді. Ол жабдықпен және өңделетін бетпен ынтымақтасуы керек.
Сенімді жеткізуші бағаны белгілеп қана қоймайды. Сатып алушыларға тапсырысқа дейін, тапсырыс кезінде және одан кейін қолдау қажет. Бұл әсіресе фольга экспорттық қаптамаға, брендтік қаптамаға, сәнді қораптарға немесе консистенциясы маңызды болған жерде қайталанатын өндіріске қолданылатын кезде дұрыс.
Күшті жеткізуші мыналарды қамтамасыз ете алуы керек:
Ең жақсы жеткізуші қарым-қатынас проблеманы шешуге негізделген. Сатып алушы фольга жақсы тасымалданбағанын айтқан кезде, жауап анық болмауы керек. Жабдықтаушы субстратты, беттік жабынды, штампты, температураны, қысымды, штамптау уақытын және машина жағдайын тексеруге көмектесуі керек. Мұндай жауап сатып алушыларды қайталанатын сынақ пен қателіктен құтқарады.
Сатып алушының ескертуі
Егер жобаңыз жоғары сапалы қаптаманы қамтыса, Ыстық штамптау фольгасын тек түсті сурет бойынша таңдамаңыз. Қолданба бойынша ұсыныстарды, үлгіні сынауды, беттік үйлесімділікті және өндіріс бойынша нұсқаулықты сұраңыз. Бір материалда әдемі жұмыс істейтін фольга басқа материалда бірдей жұмыс істемеуі мүмкін.
Ыстық штамптау фольгасы металл, түрлі-түсті, голографиялық немесе сәндік әсерлерді жылу мен қысым арқылы орауышқа және баспа материалдарына тасымалдау үшін қолданылады. Ол әдетте қораптар, жапсырмалар, карталар, кітап мұқабалары, қағаз пакеттер, шарап қаптамалары, косметика орауыштары және сыйлық орауыштары үшін қолданылады.
Иә, бірақ фольга түрі бетіне сәйкес келуі керек. Қағаз, қапталған тақтай, пластик пленка, ламинатталған парақтар және текстуралы материалдар әртүрлі фольга сорттарын және әртүрлі машина параметрлерін қажет етуі мүмкін. Жаппай өндіруден бұрын нақты материалды сынау ұсынылады.
Нашар адгезия төмен температура, жеткіліксіз қысым, қысқа штамптау уақыты, үйлесімсіз бет жабыны, шаң, ылғал немесе қате фольга дәрежесінен туындауы мүмкін. Мәселені бірден бір факторға кінәлаудың орнына толық процесс ретінде тексеру керек.
Иә, бірақ ұсақ бөлшектер үшін қолайлы фольганы босату, дәл қалып, тұрақты машина қысымы және мұқият температураны бақылау қажет. Егер дизайн өте кішкентай әріптерді немесе жұқа сызықтарды қамтыса, сатып алушылар жаппай өндірісті растамас бұрын үлгілерді сынау керек.
Фольга орамдарын таза, құрғақ және салқын жерде сақтау керек. Олар тікелей күн сәулесінен, ылғалдан, шаңнан және қатты қысымнан қорғалуы керек. Дұрыс сақтау тасымалдау сапасын сақтауға көмектеседі және күтпеген өндіріс мәселелерін азайтады.
Таңдау бренд стиліне, қаптама материалына, мақсатты нарыққа және көрнекі әсерге байланысты. Алтын жиі классикалық және премиум сезінеді, күміс заманауи және таза сезінеді, лазерлік фольга динамикалық әсер жасайды, ал түсті фольга бренд сәйкестігіне көбірек сәйкес келеді.
Ыстық штамптау фольгасы кәдімгі қаптаманы күшті бренд презентациясына айналдыра алады, бірақ нәтиже жылтырға ғана байланысты. Сатып алушылар қолдану бетін, дизайн мәліметтерін, машина түрін, өндіріс жылдамдығын, температураны, қысымды және жеткізуші қолдауын ескеруі керек. Бұл факторлар бірге жұмыс істегенде, фольга таза жиектерді, күшті адгезияны, тұрақты түсті және өнімді құндырақ сезінетін әрлеуді қамтамасыз ете алады.
Сыйлық қораптарын, сәнді жапсырмаларды, косметикалық қаптамаларды, шарап орамдарын, кітап мұқабаларын, қағаз пакеттерді немесе жарнамалық материалдарды әзірлейтін компаниялар үшін дұрыс Ыстық штамптау фольгасын таңдау бүкіл пакетті қайта жасамай-ақ көрнекі әсерді жақсартудың практикалық жолы болып табылады. Ең ақылды тәсіл - нақты өндіріс мәліметтерінен бастау, үлгілерді растау, сәтті параметрлерді жазу және техникалық сұрақтарға нақты жауап бере алатын жеткізушімен жұмыс істеу.
Қаптамаға, жапсырмаларға, картондарға, карталарға немесе басып шығарылған өнімдерге арналған Ыстық штамптау фольгасының опцияларын салыстырсаңыз, Wenzhou Feihua Printing Machinery Co., Ltd. компаниясы материалды, қолданба қажеттіліктерін және өндіріс күтулерін тексеруге көмектесе алады. Өнімнің бетін, қалаған түс әсерін, штамптау дизайнын және тапсырыс санын біздің командамен бөлісіңіз, біз сізге неғұрлым қолайлы шешім табуға көмектесеміз.
Үлгілерді, баға ұсыныстарын, техникалық ұсыныстарды немесе жаппай сатып алуды қолдауды сұраймызбізбен хабарласыңыбүгін және біздің командаға нарықта таза, жарқын және құндырақ көрінетін қаптаманы жасауға көмектесуге рұқсат етіңіз.
